OptiX OSN 3500子架

介绍OptiX OSN 3500子架的结构、槽位分配以及技术参数。

 结构

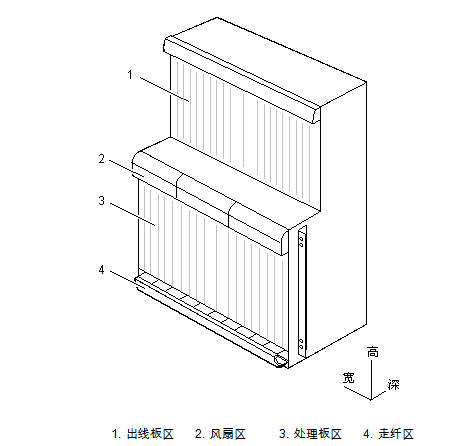

OptiX OSN 3500子架采用双层子架结构，分为插板区、风扇区和走纤区，如图所示：

l              出线板区：安插OptiX OSN 3500的各种出线板。

l              风扇区：安插3个风扇模块，为设备提供散热。

l              处理板区：安插OptiX OSN 3500的各种处理板。

l              走纤区：用于布放子架尾纤。

3.1.2  槽位分配

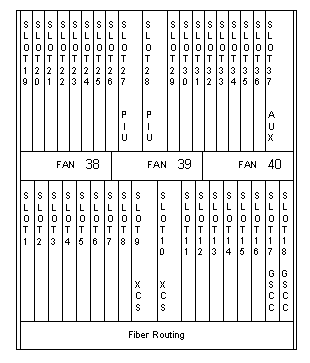

OptiX OSN 3500子架分为上、下两层，上层主要为出线板槽位区，共有19个槽位，下层主要为处理板槽位区，共有18个槽位，各槽位的位置如图所示。

           1. 出线板槽位区

l              业务接口板槽位：slot 19～26和slot 29～36

2. 处理板槽位区

l              业务处理板槽位：slot 1～8和slot 11～17

3. 其他槽位

l              交叉和时钟板槽位：slot 9～10

l              系统控制和通信板槽位：slot 17～18，其中slot 17也可以作为处理板槽位。

l              电源接口板槽位：slot 27和slot 28

l              辅助接口板槽位：slot 37

4. 出线板槽位和处理板槽位的对应关系

出线板槽位和处理板槽位的对应关系如表所示

技术参数

OptiX OSN 3500子架的技术参数如表所示。
