功能和特性

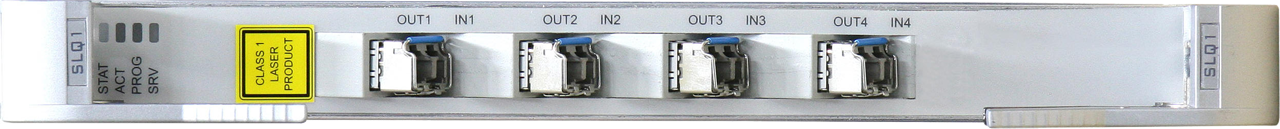

SLQ1实现4路STM-1光信号的接收和发送，完成STM-1信号的光电转换、开销字节的提取和插入处理，并上报线路上产生的告警。
SLQ1单板的具体功能和特性如表1所示。
| 功能和特性 | 描述 |
|---|---|
| 基本功能 | 接收和发送4路STM-1光信号。 |
| 光接口规格 | 支持I-1、S-1.1、L-1.1、L-1.2、Ie-1、Ve-1.2的标准光接口。其中I-1、S-1.1、L-1.1和L-1.2光接口特性符合ITU-T G.957建议，Ie-1和Ve-1.2的光接口为华为自定义标准。 |
| 光模块规格 |
|
| 业务处理 |
|
| 开销处理 |
|
| 告警和性能 | 提供丰富的告警和性能事件，便于设备的管理和维护。 |
| 保护方式 | 支持二纤复用段环保护、四纤复用段环保护、线性复用段保护、SNCP保护、SNCTP和SNCMP保护方式。 |
| 维护特性 |
|
技术指标
SLQ1单板指标包含光接口指标、激光安全等级、机械指标和功耗。
光接口指标
SLQ1单板的光接口指标如下图所示
| 项目 | 指标值 | |||||
|---|---|---|---|---|---|---|
| 标称比特率 | 155520kbit/s | |||||
| 线路码型 | NRZ | |||||
| 光接口类型 | I-1 | S-1.1 | L-1.1 | L-1.2 | Ve-1.2 | Ie-1 |
| 传送距离（km） | 0～2 | 2～15 | 20～40 | 60～80 | 80～100 | 0～2 |
| 光纤类型 | 单模LC | 单模LC | 单模LC | 单模LC | 单模LC | 多模LC |
| 工作波长范围（nm） | 1260～1360 | 1261～1360 | 1263～1360 | 1480～1580 | 1480～1580 | 1270～1380 |
| 发送光功率范围（dBm） | –15～–8 | –15～–8 | –5～0 | –5～0 | –3～0 | -19～-14 |
| 光接收灵敏度（dBm） | –23 | –28 | –34 | –34 | –34 | –30 |
| 最小过载点（dBm） | –8 | –8 | –10 | –10 | –10 | –14 |
| 最小消光比（dB） | 8.2 | 8.2 | 10 | 10 | 10 | 10 |
