产品概述

1642EM是上海贝尔阿尔卡特自主开发的一套适合于远端节点、结构小巧、组网灵活、与OTS其它速率的SDH设备完全兼容的紧凑型STM-1 SDH产品。设备除了具备丰富的SDH和PDH光/电接口外，还可提供一定的数据接口，特别适合业务需求日益复杂的边缘城域网和接入网的建设需求。

产品特性

1642EM系统采用紧凑盒式结构设计，可以与Optinex产品配合，组成灵活的网络结构。1642EM系统是专为配合接入网设备而设计的SDH光传输设备，同时可作为单独的传输系统来使用，可根据组网需要灵活的配置成TM、ADM、REG。

紧凑的系统结构

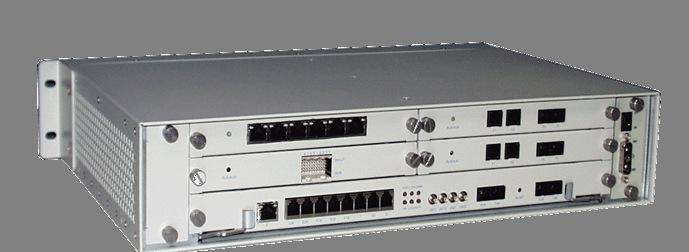

1642EM 采用19” 2U盒式结构，可以灵活地放置在S12或接入设备机架的空余位置，也可采用标准19”机架。在远端机房，1642EM SDH设备也可以采用壁挂式安装或固定在桌面等其它安装方式。

灵活的组网能力

1642EM具有灵活的组网能力，可组成点对点、线型、树型和环型以及其它复杂拓扑，同时，与OTS系列其它产品配合使用，能提供经济合理的组网方案。

完备的线路和支路接口

1642EM在线路上提供从局内连接到超长距离等多种系列标准STM-1光接口和电接口，满足各种传输距离的要求。同时还提供2M、34M等各种PDH电接口，并提供一些外部数据通道接口。

数据业务的接入和传输

1642EM可提供一定数量的V.11、V.24、V.35、G.703、RS232数据接口和10M以太网接口，并可利用34M、45M等标准接口传送数据、图像等业务。

高可靠性

1642EM设备广泛运用了超大规模集成电路、可编程逻辑电路和采用先进的光器件开发的光模块，允许机盘带电插拔，系统采用分散供电方式，大大提高了系统的稳定性和可靠性。

统一完善的网络管理系统

TNMS1000网元级网管系统可统一管理本公司STM-1和STM-4 SDH设备。网管系统可提供对网元和子网的配置、性能、故障、安全管理功能，系统平台选择PC机，为全中文WINDOWS界面，易于操作。

OTS统一网管系统提供功能更为强大的网络管理能力，可对所有OTS系列光传输产品（155M/622M/2.5G/DWDM）的复杂网络进行集中操作、维护和管理，同时提供标准的Q3接口接入TMN网络，系统平台选择工作站。

物理特性

1642EM 采用19” 2U机盒结构，外观尺寸为（不含19”、21”安装耳配）：443（宽）×295（深）×88（高）mm。1642EM的交叉容量为378×378 VC12。

正常工作温度：    0℃ ～ +45℃

运输存储温度：   -20℃ ～ +60℃

相对湿度：       10% ～ 90%

直流工作电压：    －48V±15%

交流工作电压：    －220V±15%

1642EM  满配置功耗：≤ 40W

防尘要求：直径大于5mm灰尘的浓度3×104粒/m3；灰尘粒子为非导电、导磁性和非腐蚀性的。
