产品概述

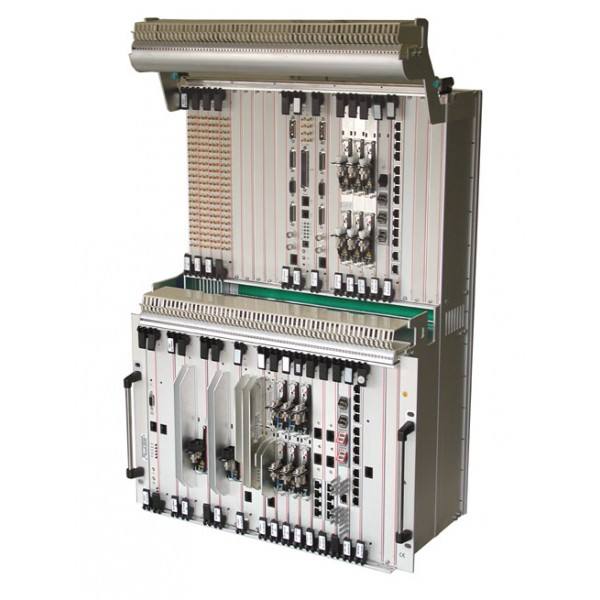

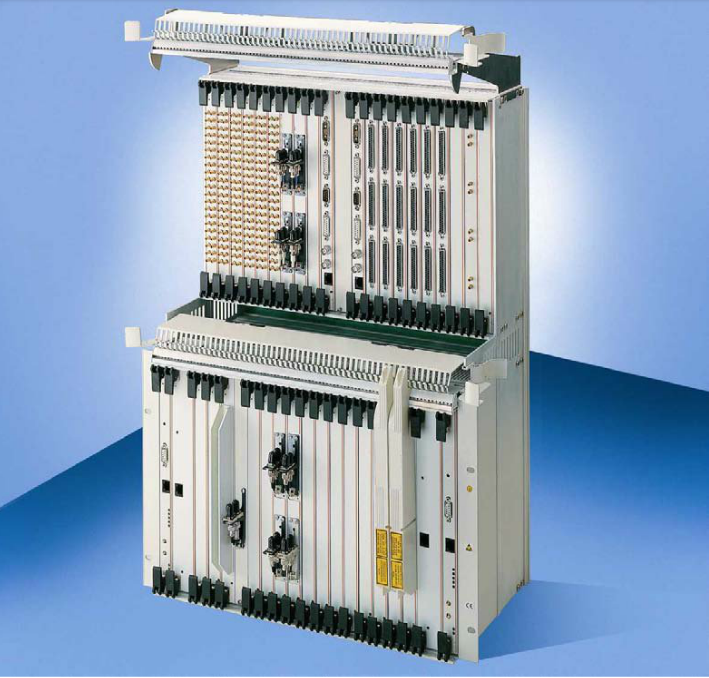

1660SM是阿尔卡特OMSN系列产品之一，用作同步多业务汇集节点复用设备，具有多业务能力和完善的保护功能，主要定位于光传输网络接入层和汇聚层。设备的接入端口兼容PDH和SDH端口的各级信号，这些端口的有2M，34M/45M，140M（暂不支持该端口）的PDH端口，其中，2M的端口一个1660SM的子架最多可有378个，34M/45M的端口一个1660SM的子架最多可有48个。此外，设备配置有STM-1的电端口，有STM-1，STM-4，STM-16的光端口，其中，STM-1的同步端口一个1660SM的子架最多可有64个，STM-4的同步端口一个

1660SM的子架最可有16个，STM-16的同步端口一个1660SM的子架最多可有4个。这些端口可混合的接插在同一个1660SM的子架内， 每一个STM-N的同步端口都可作为一个传输终端，因此，1660SM可配置成多个线路终端设备或多个分插复用设备。

在1660SM设备内部，用一个独立的交叉连接矩阵单元盘完成任意端口之间（STM-1/4/16光电端口与STM-1/4/16光电端口之间，STM-1/4/16光电端口与PDH端口之间，PDH端口与PDH端口之间）的VC4/VC3/VC12通道的交叉连接，各端口之间呈对称形式，无支路与群路之分。

1660SM设备的交叉连接容量：对于VC4的全高阶通道交叉连接，其交叉连接矩阵的等效交叉连接容量是96*96 STM-1。对于包含有VC12/3的低阶通道交叉连接矩阵，其等效的交叉连接容量是64*64 STM-1低阶通道交叉连接32*32的高阶通道交叉连接。

产品特性

1) 系列产品，硬件共享：上海贝尔阿尔卡特的OMSN系列产品目前包括1660SM（最高速率10Gb/s），1662SMC（最高速率2.5Gb/s）, 1650SMC（最高速率622Mb/s），1642EM（最高速率622Mb/s），1642EMC（最高速率155Mb/s）。所有OMSN设备在统一的设计思想下开发，众多的业务端口盘可以在整个产品系列中得到共享，全面降低备品备件成本，同时业务板上没有处理器，不存在诸如软件版本等问题，可以实现即插即用；

2） 面向未来的网络升级能力：得益于系列化的产品设计和硬件共享能力，上海贝尔阿尔卡特的产品具有良好的升级扩展能力以满足未来网络发展的需求，最大程度地保障运营商的现有投资。

3) 全新一代的节点系统设计思路，灵活配置，功能强大：OMSN采用节点体系结构，有别于传统的SDH 复用器 (ADM)和多ADM结构，其先进的背板设计使OMSN不分群路和支路，只按业务速率区分不同的业务端口板。同时可以支持不同的网络拓扑结构，所有设备可以配置成Multi-ADM，TM甚至交叉连接系统，从而满足诸如城域网中环网/星状网/网状网等不同的需求。

4) 强大的交叉连接能力：OMSN系列产品可以提供强大的高阶和低阶交叉连接能力。例如1660SM可以提供640x640 VC4等效高阶和256x256 VC4等效低阶的交叉连接能力。1660SM作为10G的MSTP设备通常用于构建汇聚层，而汇聚层的一个最重要的任务就是将尽可能地将去往不同区域的业务进行汇聚从而提供核心层的带宽利用效率，在这个过程中不可避免地要处理大量的2M业务。假设需要同时终结2个10G环并对其中所有的2M电路实现交叉连接的话，设备应该具有40G（即256x256VC4）的低阶处理能力，而1660SM正具备了这种超强的低阶处理能力，是构建汇聚层的理想设备。

5) 高集成度，高灵活度，低功耗：OMSN可以提供高集成的机盘和系统。集成度高且占地省。例如：63x2Mb/s，16xSTM-1，4xSTM-4，25xFE板和8xGE板等。系统集成度很高，子架符合ETSI标准，300mm深，所有线缆全部前走线，可以背靠背放置，在600mmx600mm的面积中，可以放置4套10Gb/s 1660SM系统并同时支持 1,512个2Mb/s上下。同时，OMSN系统采用先进的集中控制，分布式馈电方式，拥有较低的设备功耗。

6) 业界先进的集成多业务适配器（ISA），面向数据业务优化设计：OMSN系统提供阿尔卡特最富特色的内置式ISA (集成业务适配器)系统机盘。

7) 强大的统一网络管理能力：所有OMSN系统及其ISA系列都可以被阿尔卡特强大的传输网管系统1353NM(网元层管理系统)和1354RM(子网络层管理系统) 统一管理，使运营商真正实现端到端的多业务点击配置，故障定位，性能监性能监控和网络管理，从而实现全网统一集中管理和控制。
