产品概述

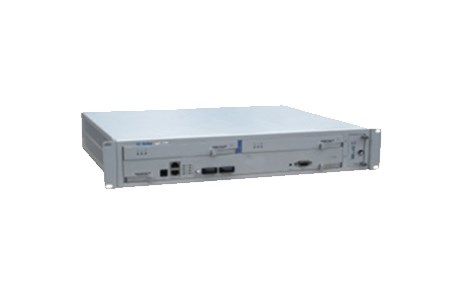

BAS110A设备是烽火通信科技股份有限公司研制开发的标准型STM-1设备，可平滑升级到STM-4。该设备主要应用于城域网接入层，或作为城域网核心层设备所带的环或是链。

产品特点

IBAS110A设备可提供多种类型的机盘，包括光盘、电盘、以太网盘等，可提供STM-1光接口，STM-1、E4、E3、E1电接口，FE光/电接口，并可在统一的MSTP平台上实现多业务的传输，同时还可提供波分复用盘，能实现波长的复用，加大传输容量，并可提供SHDSL盘，能在铜线上传输2M业务。同时由OTNM2000网管系统对设备进行统一的操作和管理，包括配置、告警和性能监测、安全管理等。

BAS110A设备5U高度，结构小巧，安装灵活方便，可安装在19英寸机柜中，也可放或壁挂。子架尺寸：336mm（宽）×219mm（深）×443mm（高）

BAS110A设备支持多种网络拓扑，包括链形，环形，相切环、相交环、带链环、及枢纽环等。

BAS110A设备高阶交叉能力为12×12VC-4，低阶交叉能力为630×630VC-12。设备提供VC4级别的高阶交叉以及VC-3、VC-12级别的低阶交叉。

完善的多业务处理，提供FE接口，支持透传/二层交换、 虚级联、LCAS 、VLAN、QinQ等多种功能，支持ATM/IMA业务处理功能

设备采用高可靠性设计，具有完善的保护机制，支持E1盘的1:2保护、XCL盘的热备份等设备级别的保护；同时支持1+1/1:1线性复用段保护、单向通道保护等网络级别的保护

支持DC-48V、DC+24V、AC220V等多种供电方式

适用于网络边缘接入层，如小容量基站、大客户接入等

子框

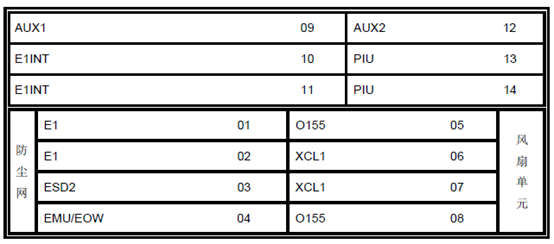

BAS110A设备子框为前面横插盘结构，分为上下两层，上层为端子区，下层为机盘区

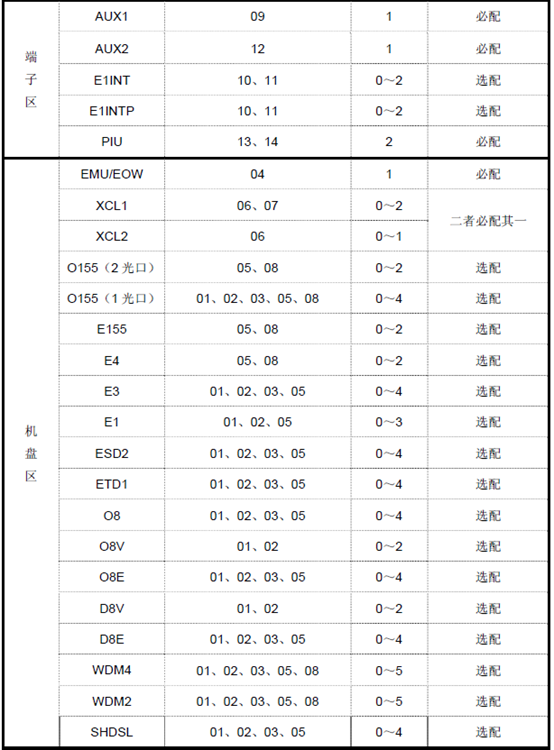

子框配置表
