产品概述

IBAS 180设备是烽火通信科技股份有限公司研制开发的新一代SDH系列设备，线路传输速率为2488Mbit/s，支持多种速率的支路接口。该设备主要应用于城域网接入层，或作为城域网核心层设备所带的环或是链。

产品特点

IBAS180光同步数字复用设备是一个综合性的传输平台。可组成由统一网管系统进行管理，完成分插、复用和交叉连接功能，在光纤上进行同步信息传输的综合信息网。设备具有高阶和低阶的交叉能力，可以灵活实现环形和线形等多种网络拓扑结构，具有通道保护、复用段共享保护等功能，设备的各种功能和各项技术指标满足ITU-T相关建议和国家相关技术体制以及各相关标准。

丰富的接口种类

IBAS180设备可提供STM-1、STM-4、STM-16等SDH标准接口，也可以支持E1、T1、E3、T3、E4等PDH接口，还可以支持V.35、FE等数据接口

接入容量

IBAS180设备最多支持2个STM-16光接口；设备最多可组成1个STM-16两纤通道保护环或两纤双向复用段共享保护环，或2个STM-4两纤通道保护环或两纤双向复用段共享保护环；设备最多支持8个STM-1电接口或是8个STM-1光接口；设备最多能接入20个10Mbit/s/100Mbit/s以太网接口；设备最大能接入159个2Mbit/s业务。

设备的群路提供STM-16线路光接口，支持提供STM-4、STM-1光接口，满足各种传输距离的要求。

交叉能力

IBAS180设备的交叉包括低阶交叉和高阶交叉。低阶交叉能力为756x756VC-12，可扩展为1008x1008VC-12；高阶交叉能力为64x64VC-4。

组网能力

IBAS180设备可提供强大的组网能力，满足设备在网络边缘应用时的灵活组网要求。支持多种网络拓扑，包括相切环和相交环等。

灵活的配置

IBAS180设备的配置非常灵活。每个网元既可配置为单个的STM-1、STM-4、STM-16的TM或ADM系统，也可以配置为STM-1、STM-4、STM-16组合的多ADM系统，并可实现多系统间的交叉连接。

完善的网管系统

基于工作站的传输网元管理系统（OTNM2000）对IBAS1800组成的复杂网络进行集中操作、维护和管理，实现电缆的配置和调度，保证网络安全运行、系统配置、故障和性能监视。

利用E1字节提供一路公务联络电话，利用E2、F1字节可以提供四路数据通道，支持跨段公务。

设备结构

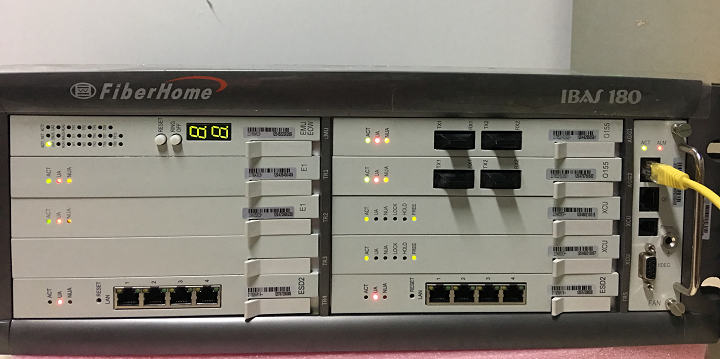

整个设备高度为3U，宽和深分别为：450mmX350mm。每个槽位25mm。设备的前面板，左边为10个槽位区，右边为风扇接口板，在左边的槽位区分为2列5排。

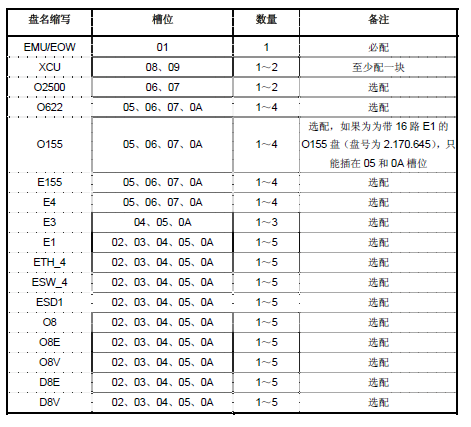

设备单板配置
