产品概述

OptiX Metro1000是华为技术有限公司开发的STM-1/STM-4/STM-16级别的盒式设备，可接入多种业务类型，应用于城域网、本地传输网接入层或引入层，进行大客户专线接入、移动基站接入、DSLAM（Digital Subscriber Line Access Multiplexer）接入。

产品特点

OptiX Metro1000不仅具备传统光网络设备的特点，还具备支持多种网络保护和网管监控等功能。

集成度高

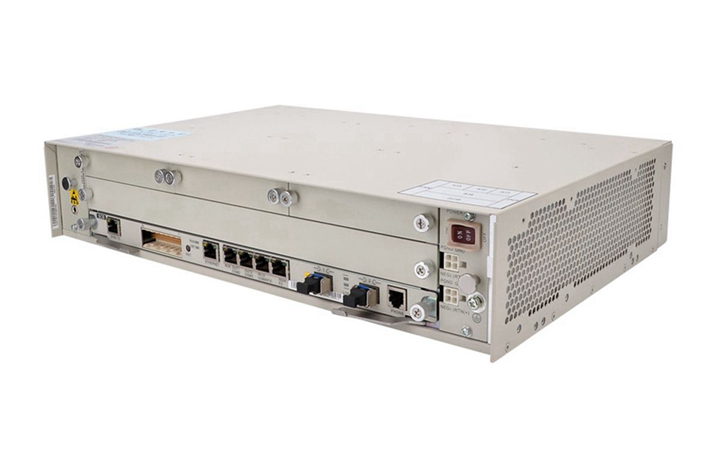

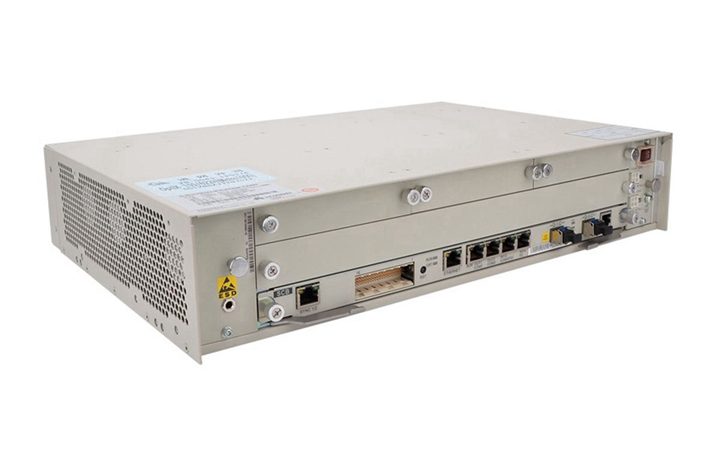

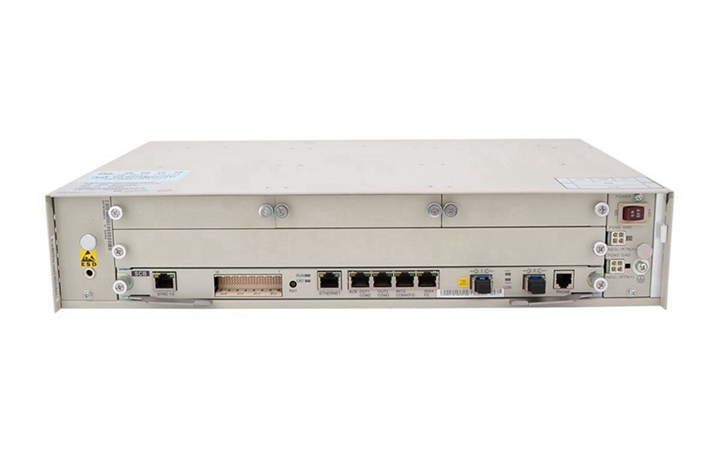

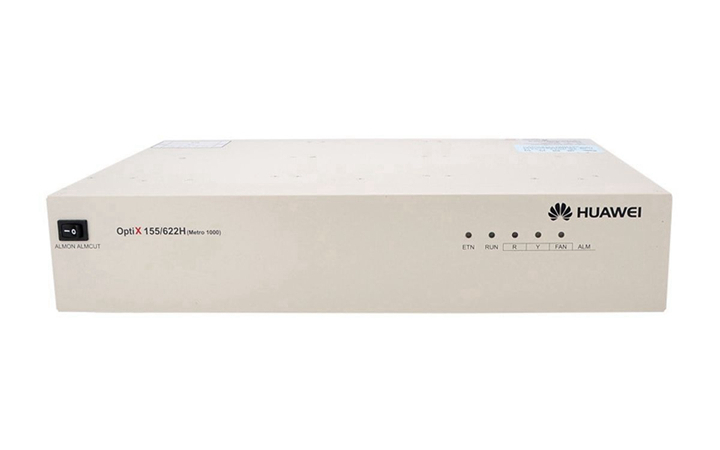

OptiX 155/622H具有集成度高的特点。OptiX 155/622H为盒式设备，盒体尺寸为436mm（宽）× 293mm（深）× 86mm（高）（高度为2U），典型配置下功耗小于50W，可直接接入－48V、＋24V、110V/220V电源。

支持多种业务类型接入

OptiX 155/622H支持多种业务类型的接入，可以与无线基站、以太网交换机、路由器等设备进行对接。

提供多种接口
OptiX 155/622H提供SDH业务、PDH业务、以太网业务等多种业务接口。

支持多系统功能
OptiX 155/622H的交叉容量为21.25G高阶全交叉或5G低阶全交叉，可配置为多个TM（Terminal Multiplexer）或ADM（Add/Drop Multiplexer）或MADM（Multiple Add/Drop Multiplexer）系统，并支持多系统间的业务调度和保护，大大增强了设备的组网能力和网络间业务的调度能力。

支持灵活的组网能力
OptiX 155/622H能提供灵活的组网能力，支持点对点、线形、环形、枢纽形、网孔形等。

OptiX 155/622H作为接入层设备和华为光网络设备对接，构建完整的传输网络解决方案。OptiX 155/622H能对接的设备：OptiX Metro5000、OptiX Metro3000、OptiX Metro2050、OptiX Metro100、OptiX OSN7500、OptiX OSN3500、OptiX OSN2500、OptiX OSN1500等设备混合组网。同时，它还支持与第三方设备的混合组网。

支持多种保护方式
OptiX 155/622H针对各类业务提供完善的网络保护机制，包括MSP保护方式、SNCP保护方式、PP保护方式以及共享光纤虚拟路径保护方式，时钟保护、电源单元的1+1保护等设备级别的保护方式。在SDH保护机制的基础上，对以太网业务增加了数据链路层的保护，形成对业务的分层保护。

支持统一的网管系统
OptiX 155/622H由OptiX iManager网管系统统一管理。进行集中操作、维护和管理(OAM)，实现电路的配置和调度，保证网络安全运行。

OptiX iManager可实现对整个光传输系统的故障、性能、配置、安全等方面的管理及维护、测试功能；并可以根据用户要求，提供端到端（End-to-End）的管理功能。通过网管系统的使用，可提高网络服务质量、降低维护成本，为合理使用网络资源提供保证。

支持电源和环境监控功能
OptiX 155/622H支持电源和环境监控功能。OptiX 155/622H提供–48V/–60V和+24V直流电源接口，可以检测输入的电源电压值和输入电源的过压、欠压状况（严重欠压、一般欠压、一般过压、严重过压）。

支持同步状态信息管理
OptiX 155/622H提供同步时钟的SSM（Synchronization Status Message）管理功能。

常用配置

Metro1000设备必配条件：220V AC/-48V DC机箱，系统控制板，如SS-SCBE01 2xSTM-1(S-1.1)系统控制板、SS-SCBA01 16xE1/75ohm/2xSTM-1(S-1.1)系统控制板等。

选配业务板有STM-1/STM-4/STM-16光接口板，如OI2S、OI2D、OI4D、OI16D等，E1、E1/T1、E3/T3等多种PDH业务接口板，如SP1S、PD2S、SM1S、PM2S、PE3S等；以太网、ATM等多种数据业务单板，如ET1、ET1O、EFS、EFT等；以及其它电缆、衰减器等辅助配件。
