产品概述

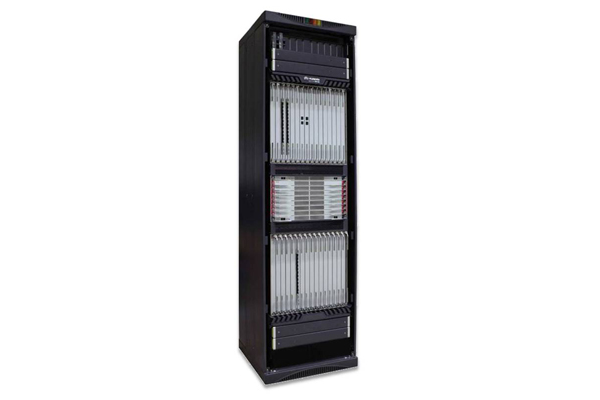

OptiX OSN 9800智能光传送平台（简称OptiX OSN 9800），是华为新一代智能化的MS-OTN产品。它是根据以IP为核心的城域网发展趋势而推出的面向未来的产品，采用全新的架构设计，可实现动态的光层调度和灵活的电层调度，并具有高集成度、高可靠性和多业务等特点。OptiX OSN 9800产品采用了统一的软硬件平台，可以实现单板的共用。每个产品各有亮点，满足不同网络应用。

产品特性

线路速率

OptiX OSN 9800作为大容量传输管道，提供了完善的超100 Gbit/s，100 Gbit/s，40 Gbit/s，10 Gbit/s和2.5 Gbit/s线路速率传输方案。同时，OptiX OSN 9800还支持超100 Gbit/s、100 Gbit/s、40 Gbit/s和10 Gbit/s混合传输，在保护运营商已有投资的基础上，可以将现有网络升级为更大容量的传输系统，满足日益增长的带宽需求。

OptiX OSN 9800采用密集波分复用技术DWDM实现多业务、大容量、全透明的传输功能。

目前，OptiX OSN 9800能够复用96通道的业务在一根光纤中传输，即能够传输不同波长的96波载波信号。

OTN特性

通过应用OTN技术，业务E2E调度的灵活性得到保障，不同业务共享带宽得以实现。借助丰富的OTN开销和简单的网管操作，网络维护和故障定位可以方便地完成。

ROADM特性

OptiX OSN 9800支持ROADM（Reconfigurable Optical Add/Drop Multiplexer）技术，ROADM通过对波长的阻塞或交叉实现了波长的可重构，从而将静态的波长资源分配变成了灵活的动态分配。ROADM技术配合网管调配波长上下和穿通状态，实现远程动态调整波长状态，支持1维至32维的灵活光层调度。

OTN+ROADM特性

采用OTN+ROADM特性，任意客户侧业务可交叉调度到任意方向，提高带宽利用率。

OTN+ROADM可以有效地传输客户侧业务

任意速率的客户侧业务通过支路单板接入，经过OTN封装后，在电层实现ODUk颗粒的灵活调度，共享带宽，然后经线路单板采用不同的波长输出。

通过ROADM单板的光层交叉，不同波长的信号可以传输到不同的方向。

不同方向的信号若不需要在本地上下，则可以通过ROADM单板的光交叉直接传输到其他方向。

分组特性

设备支持多种以太网业务，并且提供多种完善的承载方案。

冗余和保护

OptiX OSN 9800提供丰富的设备级保护和网络级保护。

ASON特性

ASON（Automatically Switched Optical Network），即自动光交换网络，是新一代光传送网络。华为公司提供的ASON软件，可以应用在OptiX OSN设备上，以支持传统网络向ASON网络的演进。

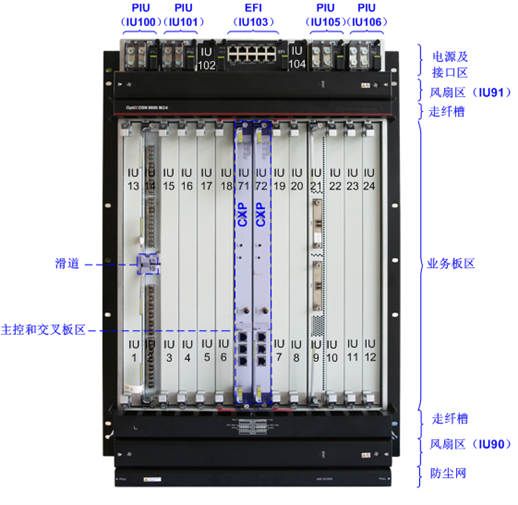

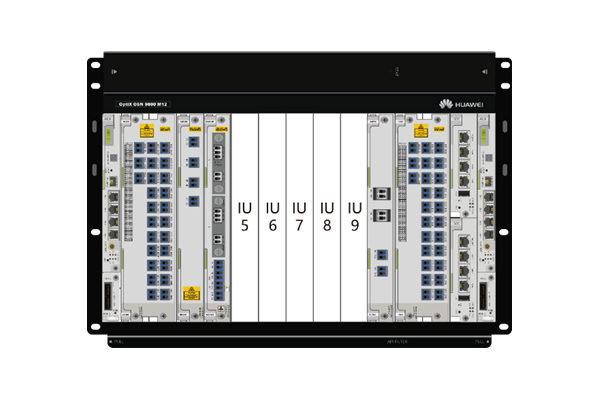

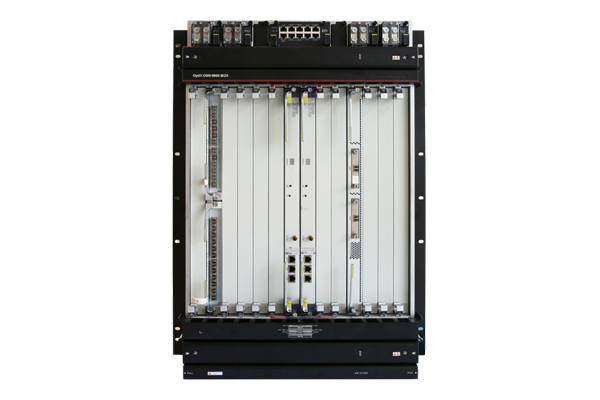

设备结构
