产品概述

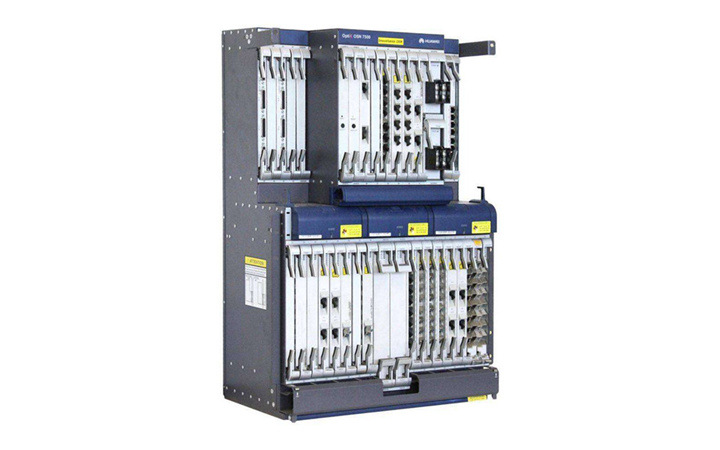

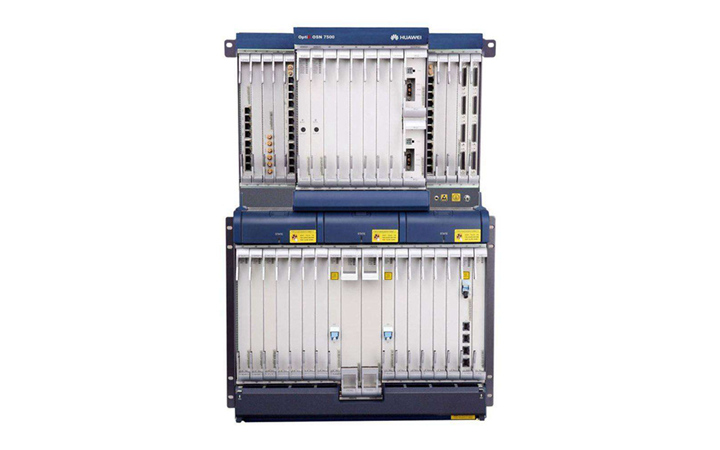

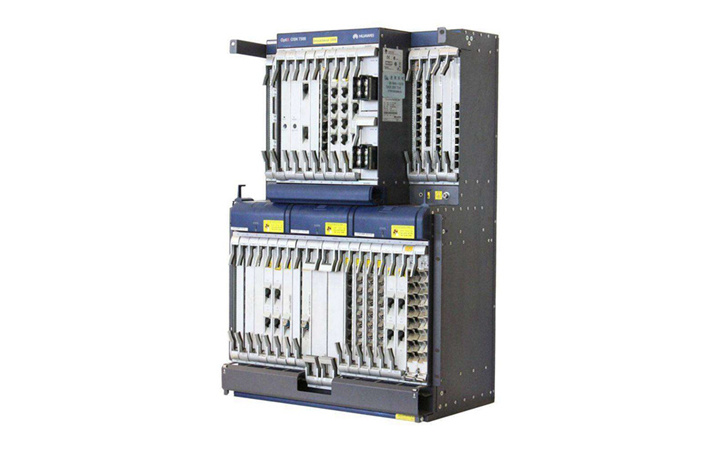

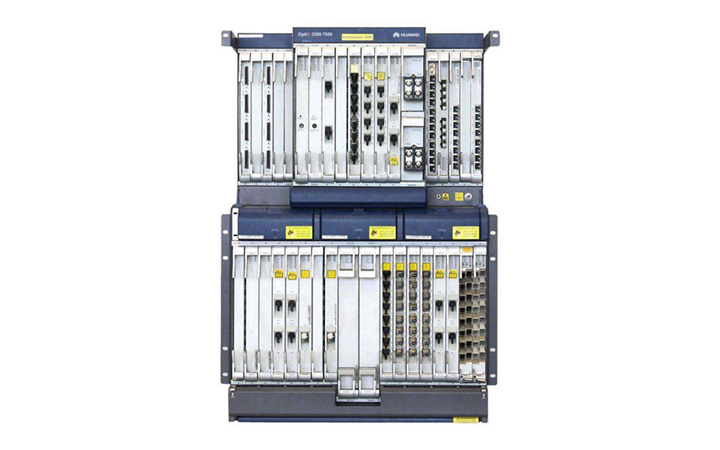

OptiX OSN 7500智能光传输设备（以下简称OptiX OSN 7500）是华为技术有限公司开发的新一代智能光传输设备。继承了MSTP技术的全部特点，与传统SDH、MSTP网络保持兼容，融合了SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI(Digital Video Broadcast-Asynchronous Serial Interface)、RPR等技术为一体的新一代10G智能多业务光传输平台(MSTP)，主要应用在城域网络中的骨干层，为现有SDH设备向智能光网络设备过渡提供了完善的解决方案。

产品特性

高性价比的平台化

OptiX OSN 7500/3500/2500/1500业务板件、软件完全兼容，构成统一平台。这样可以大大降低维护成本以及备板备件的成本。OSN智能平台在业务能力方面高效组合，给运营商最高性价比的解决方案；同时与华为已有的设备可以混合组网，可以纳入华为光网络网管解决方案进行统一管理。

灵活的设备配置

STM-64大容量设备；支持网络设备从10G到40G的在线升级。

大容量调度

具备高阶360Gbit/s（2304×2304 VC-4），低阶40Gbit/s（256×256 VC-4）或等效的VC-3交叉能力。单子架接入能力280Gbit/s（1792×1792 VC-4）

完善的保护机制

1、设备级的保护

单板的TPS保护；交叉、时钟功能单元的1+1热备份；系统控制与通信单元1+1热备份ATM单板的1+1保护；电源输入单元1+1热备份；波长转换单元的保护；单板+3.3V电源1:N保护；智能风扇；异常情况下的单板保护方式。

2、网络级保护机制

OptiX OSN 3500可以实现线性复用段保护、复用段保护环；子网连接保护；；

产品组网

OptiX OSN 7500采用“统一交换”架构，配合华为其他设备，支持纯TDM模式应用，实现数据业务和传统SDH业务的最佳处理。OptiX OSN7500实现了在同一个平台上高效地传送语音、数据、存储网和视频业务。可与OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500 II、OptiX OSN 1500、OptiX OSN 2500、OptiX OSN 500、OptiX OSN 550等光传输设备混合组网，优化用户投资，可以实现从骨干层、汇聚层到接入层的全系列解决方案。

网络管理系统

OptiX OSN 3500由iManager系列的传送网网络管理系统（以下简称网管）统一管理。网管通过Qx接口可实现对整个光传输系统的故障、性能、配置、安全等方面的管理及维护、测试功能。通过网管系统，可提高网络服务质量、降低维护成本，为合理使用网络资源提供保证。

内置波分技术

提供双路光分叉复用单板；提供任意速率光波长转换单板。

高度集成

子架集成度：子架尺寸为756.7mm(高)×496.4mm(宽)×295mm(深)，单子架具备22个业务板位，8个接口板位。

设备结构

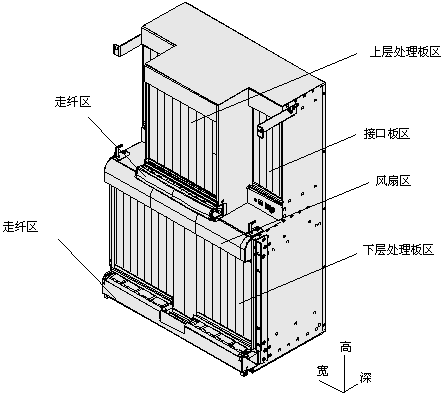

OptiX OSN 7500子架采用双层子架结构，分为处理板区、接口板区、风扇区和走纤区。

OptiX OSN 7500子架结构图

各部分功能如下：

上、下层处理板区：安插OptiX OSN 7500的各种处理板。

接口板区：安插OptiX OSN 7500的各种接口板。

风扇区：安插3个风扇模块，为设备提供散热。

走纤区：用于布放子架尾纤。

常用配置

OptiX OSN 7500常用配置：SST1SUBRACK子架、SSN4GSCC系统控制与通信板、SST1EOW公务电话板、SST1AUX系统辅助接口板、SST1PIU电源接口板及SST1PIUB电源接口板为必配功能板。设备业务选配单板有STM-64光接口板， STM-64光接口板，如SL64、SLD64、SF64等；STM-16光接口板，如：SL16、SLD16、SLQ16、SF16等；STM-4光接口板，如：SL4、SLQ4A、SLD4等；STM-1光接口板，如：SLT1、SLO1等。其他PDH板、以太网交换板EFS0、EFS4，以太网透传板EFT8A等其他辅助功能板。

物理特性

OptiX OSN 7500
电源接入 -48V DC；
安装方式 ETSI 300mm深机柜、ETSI 600mm深机柜；
尺寸 756.7mm(高)×496.4mm(宽)×295mm(深)；
典型重量 40kg；
额定功耗 800W。
