产品概述

OptiX OSN 2500智能光传输设备（以下简称OptiX OSN 2500）是华为技术有限公司开发的新一代智能光传输设备。继承了MSTP技术的全部特点，与传统SDH、MSTP网络保持兼容，实现了在同一个平台上高效地传送语音和数据业务。 主要应用在城域网络中的汇聚与接入层，为现有SDH设备向智能光网络设备过渡提供了完善的解决方案。可广泛应用于电力、交通、广电、政企等行业。

产品特性

高性价比的平台化
OptiX OSN 7500/3500/2500/1500业务板件、软件完全兼容，构成统一平台。这样可以大大降低维护成本以及备板备件的成本。OSN智能平台在业务能力方面高效组合，给运营商最高性价比的解决方案；同时与华为已有的设备可以混合组网，可以纳入华为光网络网管解决方案进行统一管理。

灵活的设备配置
STM-16/4兼容设备；支持网络设备从622M到2.5G的在线升级。

大容量调度
支持20G高低阶全交叉：高阶128×128 VC-4，低阶8064×8064 VC-12或等效的VC-3交叉能力。

完备的保护机制

1、设备级的保护

交叉、时钟和主控单元的1+1热备份，电源输入单元1+1热备份

智能风扇：风扇单元采用六个智能风扇为系统散热，六个风扇模块的电源互为备份。智能风扇能够实现智能高速转和停转功能。异常情况下的单板保护方式：异常情况下的保护方式包括软件加载过程中的断电保护、电源欠压或过压的保护、温度过高告警等单板保护方式。

2、网络级保护机制，包括MSP保护方式、SNCP保护方式、PP保护方式以及共享光纤虚拟路径保护方式。

产品组网

OptiX OSN 2500采用“统一交换”架构，配合华为其他设备，支持纯TDM模式应用，实现数据业务和传统SDH业务的最佳处理。OptiX OSN 1500实现了在同一个平台上高效地传送语音、数据、存储网和视频业务。可与OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500 II、OptiX OSN 2500、OptiX OSN 3500、OptiX OSN 500、OptiX OSN 550等光传输设备混合组网，优化运营商投资，可以实现从骨干层、汇聚层到接入层的全系列解决方案。

网络管理系统

OptiX OSN设备可由网络管理系统（即网管）或本地维护终端（Local Craft Terminal, LCT）通过ETH口统一管理；并支持SNMP（Simple Network Management Protocol），可实现第三方系统对网络的监控。同时网管提供时间同步功能，可保持网络中各网元的时间与网管时间一致。

高度集成
OptiX OSN 2500子架为单层结构，左右两边为出线板槽位区，共有8个槽位。中间为处理板槽位区，共有10个槽位。子架尺寸为460mm(高)×440mm(宽)×295mm(深)。

设备结构

OptiX OSN 2500子架采用单层子架结构，分为处理板槽位区、接口板槽位区、辅助接口区、电源区和风扇区。

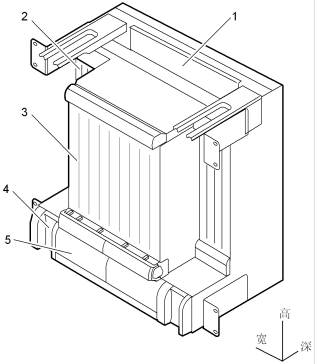

图1 OptiX OSN 2500子架结构图

1. 辅助接口区   2. 接口板槽位区 3. 处理板槽位区 4. 电源区   5.风扇区

各部分功能如下：

辅助接口区：引出告警接口、公务电话接口、管理和维护接口、时钟接口等。

接口板槽位区：安插OptiX OSN 2500的支路接口板和以太网接口板。

处理板槽位区：安插OptiX OSN 2500的线路、支路和以太网信号处理板、系统辅助处理板和交叉时钟主控板。

风扇区：安插2个风扇模块，为设备提供散热。

电源区：安插2个PIU板，用于给子架供电。

常用配置

OptiX OSN2500设备必配配件有增强型子架SSQESUBRACK、系统辅助处理板SSQ2SAP及STM-1/STM-4/STM-16主控交叉光接口合一板CXLLN系统板。根据业务需求可选配单板有SDH光接口板SLQ1、SLO1、SL4、SLD4、SLQ4、SL16等；PDH支路板有PD1、PQ1等；以太网板EGS4、EGS2、EGT2、EFS0、EFS4、EFT4、EFT8等及其他辅助类单板。

物理特性

OptiX OSN 2500

电源接入 -48V DC、通过外置UPM实现交流220V接入；
安装方式 ETSI 300mm深机柜、ETSI 600mm深机柜、19英寸机柜中安装；
尺寸 460mm(高)×440mm(宽)×295mm(深)；
典型重量 24kg；
典型功耗 206W。
