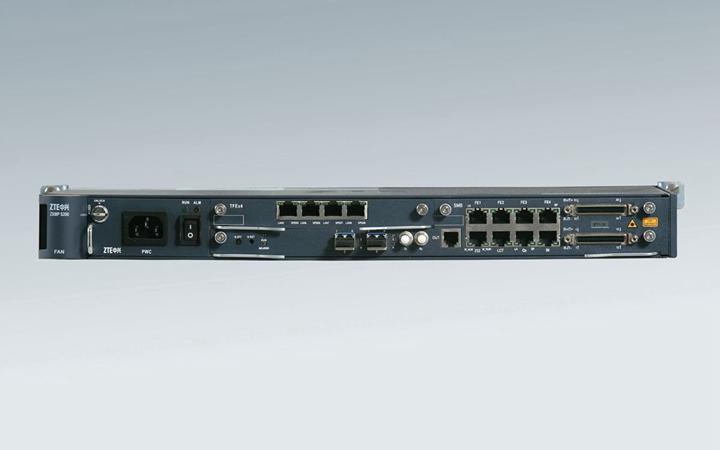

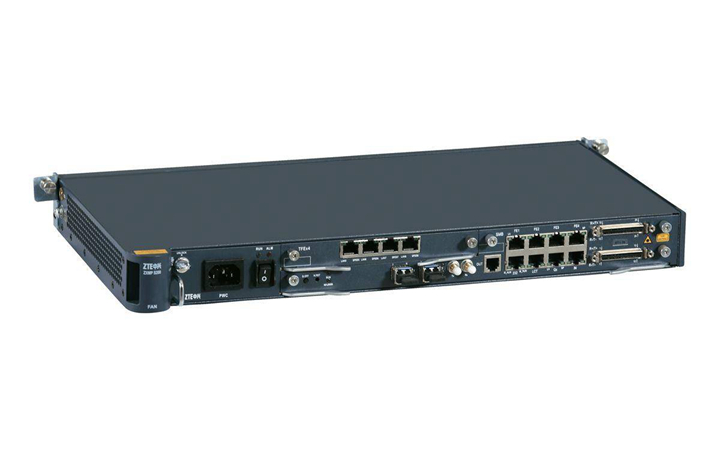

产品概述

ZXMP S200(中兴S200)光端机是中兴厂家开发的紧凑型STM-4/STM-1多业务接入设备，能够实现STM-4、STM-1、E3/T3、E1/T1、FE、N×64k、SHDSL和2/4线音频业务的传输与管理。ZXMP S200具备高的集成度、方便灵活的安装方式和多种电源接入方法，适合于电信运营商和专网用来传送末端接入业务，降低运营成本。

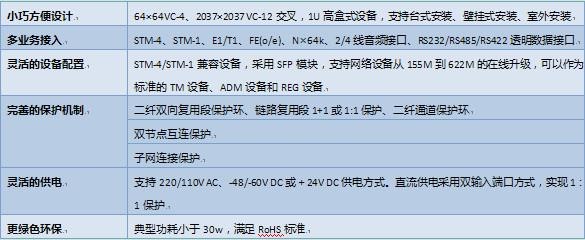

产品特点

1、  灵活的设备配置：STM-4/STM-1兼容设备，采用SFP模块，支持网络设备从155M到622M的在线升级，可以作为标准的TM设备、ADM设备和REG设备。ZXMP S200可以和中兴通讯其他SDH设备：ZXMP S325、ZXMP S320、ZXMP S360、ZXMP S380、ZXMP S385、 ZXMP S390灵活配合使用。

2、  丰富的多业务提供能力  支持STM4、STM1业务；支持E1/T1、E3/T3业务 ；支持10M/100M以太网业务（电/光口）；支持N×64k业务；支持SHDSL业务；支持2/4线音频业务；支持RS232/RS485/RS422透明数据接口。

3、  强的交叉能力：提供64×64VC-4的高阶交叉能力，2037×2037 VC-12的低阶交叉能力 。

4、  高集成度：  机盒尺寸为：442 mm(宽) × 45.0 mm(高) × 240 mm (深)，仅1U高  典型配置下重量仅为5.5 kg，典型功耗小于30 W  方便的安装方式：盒式设备，高度仅为1U。可安装在ETS标准机柜和IEC 19英寸机柜中，还支持台式安装、壁挂式安装和室外安装。

5、  灵活的供电设计：支持220/110V AC、-48/-60V DC或＋24V DC供电方式。直流供电采用双输入端口方式，实现1：1保护。

6、  完善的网络保护机制  支持二纤双向复用段保护环；支持四纤双向/单向链路复用段1+1或1:1保护；支持二纤通道保护环；支持子网连接保护；支持双节点互连保护方式

系统参数

子架结构

ZXMP S200根据电源模块以及业务接口类型的不同，可组成多种配置，满足不同用户的需求。各种配置的结构外形类似，电源接入方式、接口业务类型和数量不相同。

ZXMP S200由机箱、主板、插板（根据需要配置）、电源模块、风扇模块以及防尘模块组成。

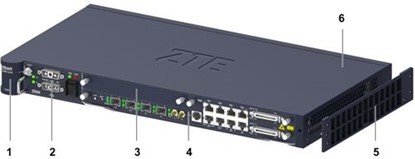

以接入直流电源-48 V，提供4路光接口、21路E1电接口主板为例，ZXMP S200结构外形如图所示。

1.    风扇模块    2.    电源模块    3.    假面板（或插板）

4.    主板        5.    防尘模块    6.    子架
