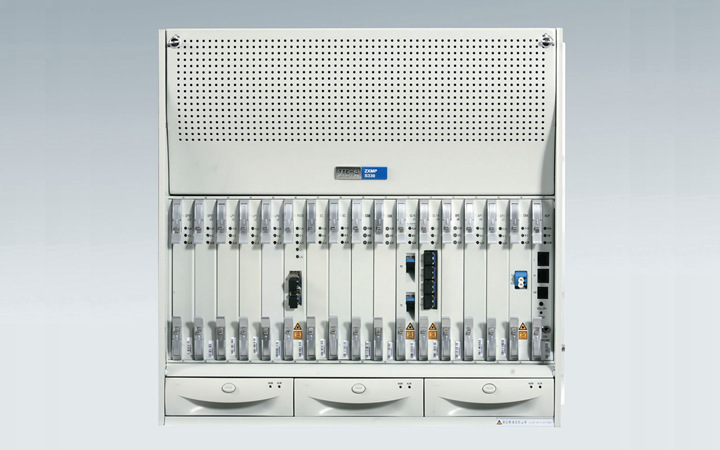

产品概述
ZXMP S330 是紧凑型SDH/MSTP光传输设备，具有多业务能力和完善的保护功能，主要定位于光传输网络接入层和汇聚层，最高速率级别为STM－16。中兴ZXMP S330产品顺应潮流，与各行业客户一起打造成熟可靠、便捷运维、适应承载各类业务的新一代网络产品，全面提升客户价值。
产品特点
ZXMP S330采用模块化的结构，系统硬件包括交叉、时钟、网元控制、业务、业务接口单板。设备具有灵活的业务上、下方式，可通过增加数据业务板提供数据接入功能。
ZXMP S330可提供STM-16/4/1级别光接口，E1/T1、E3/T3、STM-1电接口以及Ethernet、ATM数据接口。
ZXMP S330还支持公务电话功能，并可与中兴通讯其他SDH设备：ZXMP S200、ZXMP S325、ZXMP S385产品进行互通。
体积小、结构紧凑、使用灵活
ZXMP S330体积小巧、集成度高，通过改变安装支耳，可以安装在IEC标准机柜或ETS标准机柜中。系统提供12个业务板槽位。业务板槽位5、6、11、12可以安装所有类型业务板。
多样化的光接口功能
ZXMP S330支持STM-16彩色光接口、STM-1/4单纤双向应用和光模块认证功能。
彩色光接口由1路STM-16光线路板OL16x1提供，方便ZXMP S330直接与波分设备的合波/分波单元连接，减少光波长转换单元，节约成本。
STM-1/4单纤双向应用由4路STM-1/4光线路板OL1/4x4实现。该应用实现收发信号在同一根光纤中传输，节省光纤资源。
强大的交叉及扩展能力
ZXMP S330可实现多方向之间的业务互通，空分交叉能力为128×128 VC-4，时分交叉能力为2016×2016 TU-12，系统接入容量为88×88 VC-4。
ZXMP S330还可以直接作为ZXMP S390、ZXMP S380、ZXMP S385的扩展子架使用。
完善的设备和网络保护能力
系统内对关键单板如时钟板SC、交叉板CSB作1+1冗余保护。对业务提供1:N（N≤5）冗余保护。
ZXMP S330采用双电源分配系统。各功能单板采用分散式供电方式，使各单板之间的电源影响降低至零，减少单板在热插拔过程中对系统的影响。

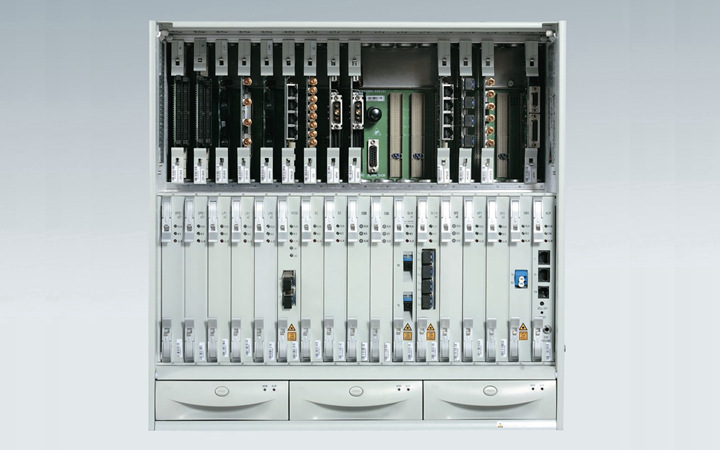

设备结构

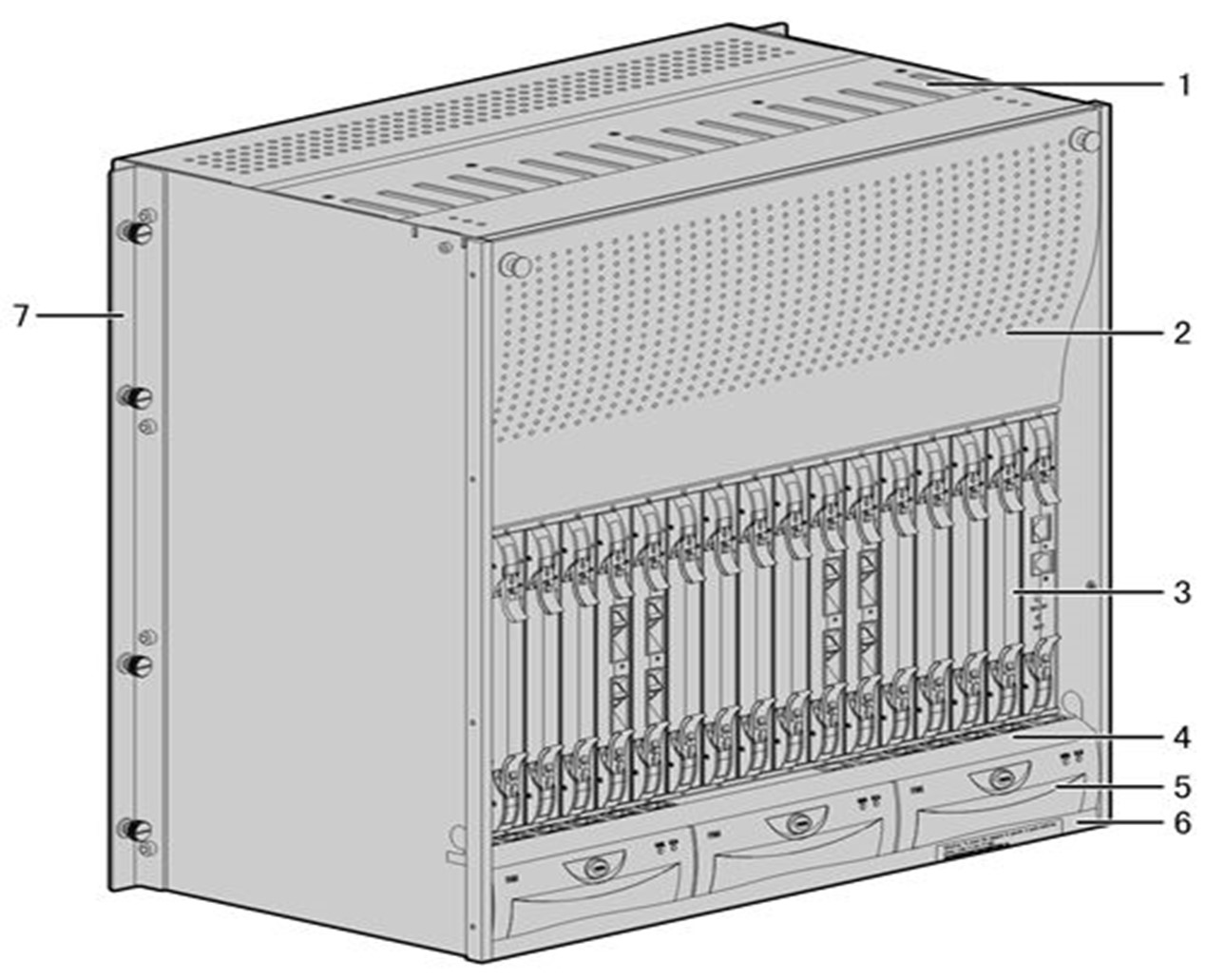

子架简要说明：
1． 上走线区：上走线安装时引出电缆尾纤等。
2． 装饰门：可灵活拆卸，具有装饰、通风、屏蔽功能。
3． 单板区：子架插板区为双层结构，用于插装ZXMP S330设备的单板。
4． 下走线区：下走线安装时引出业务电缆尾纤。
5． 风扇插箱：风扇插箱位于子架单板下面，用于对设备进行强制风冷散热。
6． 防尘单元：防尘单元位于子架底部，用于保证子架内的清洁，避免灰尘影响散热性能。
7． 挂耳：部设有安装支耳（左右各一），用于在机柜内固定设备子架。
8． 背板：背板是连接各个单板的载体，也是ZXMP S330设备同外部信号的连接界面能。
ZXMP S330设备子架采用了后固定的安装方式，可以在机柜正面对设备子架进行固定，并不影响子架的布线，满足后安装、前维护、设备机柜靠墙安装、背靠背安装的要求。
单板列表
序号 | 单板代号 | 单板名称 | 名称含义 |
1 | MB | 背板 | Mother Board |
2 | CS | 交叉板 | Cross-Switch type |
3 | SC | 时钟板 | Synchronous Clock |
4 | SCI（75） | 75欧时钟接口板 | Synchronous Clock Interface |
SCI（120） | 120欧时钟接口板 | ||
5 | NCP | 网元控制板 | Net Control Processor |
6 | NCPI | 网元控制接口板 | Net Control Processor Interface |
7 | PWR | 电源板 | Power |
8 | OL16 | 1路STM16光线路板 | Optical Line STM-16 |
9 | LP1×1 | 1路STM-1线路处理板 | Line Process STM-1 |
LP1×2 | 2路STM-1线路处理板 | Line Process STM-1×2 | |
10 | LP4×1 | 1路STM-4线路处理板 | Line Process STM-4 |
LP4×2 | 2路STM-4线路处理板 | Line Process STM-4×2 | |
11 | OIS1×1 | 1路STM-1光接口板 | Optical Interface STM-1 |
OIS1×2 | 2路STM-1光接口板 | Optical Interface STM-1×2 | |
OIS1×4 | 4路STM-1光接口板 | Optical Interface STM-1×4 | |
12 | OIS4×1 | 1路STM-4光接口板 | Optical Interface STM-4 |
OIS4×2 | 2路STM-4光接口板 | Optical Interface STM-4×2 | |
13 | BIS1 | STM-1接口桥接板 | Bridge Interface STM-1 |
14 | ESS1×1 | 1路STM-1电接口倒换板 | Electric Switch STM-1 |
ESS1×2 | 2路STM-1电接口倒换板 | Electric Switch STM-1×2 | |
15 | OSS1×1 | 1路STM-1光接口倒换板 | Optical Switch STM-1 |
OSS1×2 | 2路STM-1光接口倒换板 | Optical Switch STM-1×2 | |
16 | EPE1×21（75） | 21路E1电处理板，接口为75Ω | Electrical Tributary Process E1×21（75Ω） |
EPE1×21（120） | 21路E1电处理板，接口为120Ω | Electrical Tributary Process E1×21（120Ω） | |
17 | EPT1×21（100） | 21路T1电处理板，接口为100Ω | Electrical Tributary Process T1×21（100Ω） |
18 | EIE1×21（75） | 21路E1电接口板，接口为75Ω | Electrical Interface E1×21（75Ω） |
EIE1×21（120） | 21路E1/T1电接口板，接口为120/100Ω | Electrical Interface E1/T1×21（120/100Ω） | |
19 | BIE1×21 | 21路E1/T1电接口桥接板 | Bridge Interface E1/T1 |
20 | ESE1×21（75） | 21路E1电接口倒换板，接口为75Ω | Electrical Switch E1×21（75Ω） |
ESE1×21（120） | 21路E1/T1电接口倒换板，接口为120/100Ω | Electrical Switch E1×21（120Ω） | |
21 | EPE3×3 | 3路E3电处理板 | Electrical Tributary Process E3×3 |
22 | EPT3×3 | 3路T3电处理板 | Electrical Tributary Process T3×3 |
23 | BIE3×3 | 3路E3/T3电接口桥接板 | Bridge Interface E3/T3×3 |
24 | ESE3×3 | 3路E3/T3电接口倒换板 | Electrical Switch E3×3 |
25 | SFE×6 | 智能快速以太网主板 | Mother Board of Smart Fast Ethernet |
26 | EIFE×4 | 4路以太网电接口板 | Electric Interface of Smart Fast Ethernet |
27 | AP1×4 | 4个155端口ATM处理板 | ATM Processor with 4 STM-1 port |
28 | FAN | 风扇板 | Fan board |
29 | FMB | 风扇背板 | Fan Mother Board |
30 | LP0 | STM-0线路处理板 | Line Process STM-0 |
