产品概述

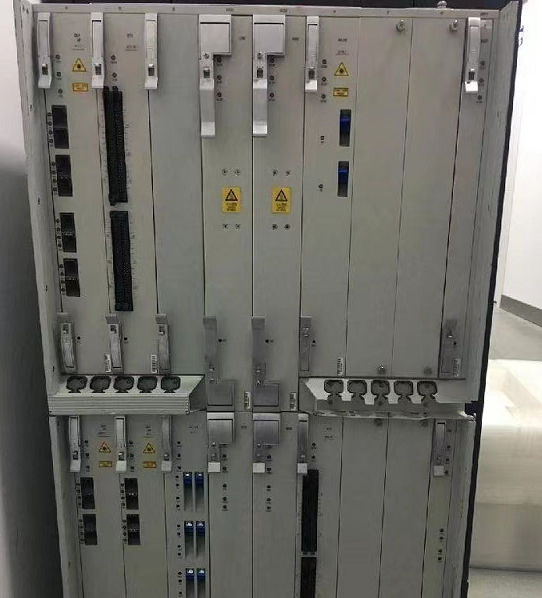

ZXMP S390是中兴通讯推出的基于SDH的多业务节点设备，定位于长途骨干网络或城域网骨干或汇聚层，最高速率为10Gbit/s。

产品特点

1、优越的可扩展性

ZXMP S390系统是不断平滑演进和扩展的传送平台。

从容量来看，ZXMP S390作为2.5G系统可平滑升级到10G ADM系统，使得运营商仅仅通过增加板间即可取得新建一个骨干层的效果，大大降低二次建设成本。

业务终结能力来看，ZXMP S390在进行高速业务调度的同时，还可进行大量低阶业务的调度和上下，将传统的调度层设备扩展为具有业务落地能力的综合设备，使客户对设备的投资回报最大化。

2、强大的多业务接入能力

ZXMP S390系统中，单子架的交叉能力可达1024x1024个AU4。ZXMP S390的业务交叉板的端口分两大类，一类是直接与业务接口相连的部分，另外一类为扩展功能。如设备的交叉级联功能、TU12的时分交叉功能。ZXMP S390的交叉板（CSE）的交叉容量1024x1024AU4，其中768x768 AU4分配给业务单板，剩余的256x256AU4分配给时分交叉板。支持STM-1/STM-4/STM-16/STM-64级别的线形网、环形网、枢纽形网络、环带链、相切环和相交环等复杂网络拓扑。

系统提供了丰富的业务接口，满足大容量业务接入的需要：STM-N光接口；STM-1、E3/T3、E4、E1和T1电接口；10M/100M和1000M以太网接口。

3、强大的多业务处理能力

ZXMP S390设备通过在传统SDH设备的基础上提供各类数据接口，有效地扩展了系统的应用范围。

4、方便设计和维护

系统操作全部为前向接口，给维护带来方便。

光模块可插拔（SFP模块、LC接头），可以根据客户业务需要，在光板中配置中选择不同的光模块类型；同时不同的光板单板可以共享备板备件，降低成本。

支持光口的在线光功率检测，便于快速定位线路问题，提高维护效率。

设备集成度高，减小占地费用；功耗低，降低用电费用。

5、高可靠性保证业务安全

支持完善的设备级保护：

（1）双总线设计：在硬件上采用冗余设计，对业务总线、开销总线、时钟总线采用双总线的结构体系，大大提高了系统的可靠性和稳定性。

（2）单板分散式供电：所有单板采用分散式供电方式，使各个单板之间的电源影响降低至零，减少单板在热插拔过程中对系统的影响。

（3）电源保护：供电1＋1保护，实现了机柜外电源保护、单板电源保护和子架电源接入保护等多种保护方式。

（4）重要单板1＋1热备份：交叉板和时钟板采用1＋1热备份，完成了系统核心单板的备份，提高了系统的安全系数。

支持完善的网络级保护

ZXMP S390能够实现ITU-T所建议的组网特性，保护方式包括1+1链路复用段保护、支持链路1：N保护（N=14）、单向通道保护环、双向复用段保护环、双节点互连保护（DNI）、子网连接保护（SNCP）、逻辑子网保护（LSNP）。
