产品概述

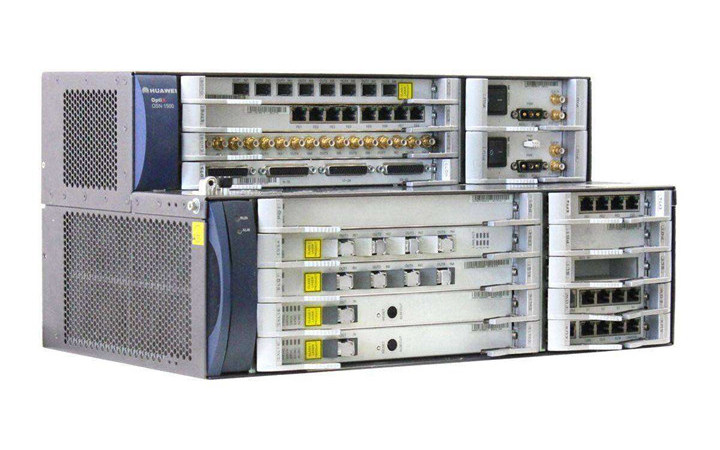

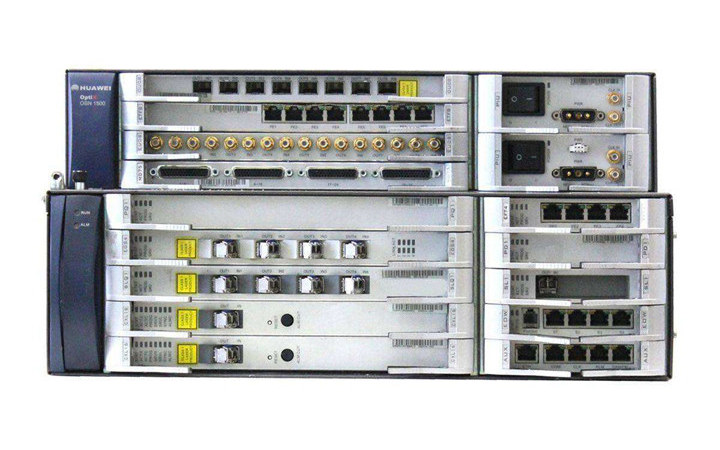

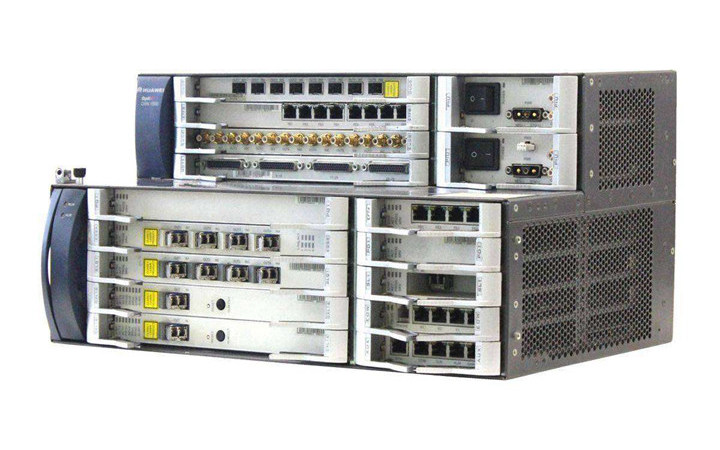

OptiX OSN 1500智能光传输设备（以下简称OptiX OSN 1500）是华为技术有限公司开发的新一代智能光传输设备。继承了MSTP技术的全部特点，与传统SDH、MSTP网络保持兼容，融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI(Digital Video Broadcast-Asynchronous Serial Interface)、RPR等技术为一体的新一代集成型2.5G/622M多业务光传输平台(MSTP)，主要应用在城域网络中的接入层，为现有SDH设备向智能光网络设备过渡提供了完善的解决方案。主要应用于专网通信系统接入网中。

产品特性

高性价比的平台化

OptiX OSN 7500/3500/2500/1500业务板件、软件完全兼容，构成统一平台。这样可以大大降低维护成本以及备板备件的成本。OSN智能平台在业务能力方面高效组合，给专网用户最高性价比的解决方案；同时与华为已有的设备可以混合组网，可以纳入华为光网络网管解决方案进行统一管理。

灵活的设备配置

STM-16/4兼容设备；支持网络设备从622M到2.5G的在线升级。

大容量调度

支持20G高低阶全交叉：高阶128×128 VC-4，低阶8064×8064 VC-12或等效的VC-3交叉能力。

完备的保护机制

1、设备级的保护

交叉、时钟和主控单元的1+1热备份；电源输入单元1+1热备份；智能风扇：风扇单元采用六个智能风扇为系统散热，六个风扇模块的电源互为备份。智能风扇能够实现智能高速转和停转功能。

异常情况下的单板保护方式：异常情况下的保护方式包括软件加载过程中的断电保护、电源欠压或过压的保护、温度过高告警等单板保护方式。

2、网络级保护机制，包括MSP保护方式、SNCP保护方式、PP保护方式以及共享光纤虚拟路径保护方式。

产品组网

OptiX OSN 1500采用“统一交换”架构，配合华为其他设备，支持纯TDM模式应用，实现数据业务和传统SDH业务的最佳处理。OptiX OSN 1500实现了在同一个平台上高效地传送语音、数据、存储网和视频业务。可与OptiX OSN 9560、OptiX OSN 9500、OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500 II、OptiX OSN 2500、OptiX OSN 3500、OptiX OSN 500、OptiX OSN 550等光传输设备混合组网，优化运营商投资，可以实现从骨干层、汇聚层到接入层的全系列解决方案。

网络管理系统

OptiX OSN设备可由网络管理系统（即网管）或本地维护终端（Local Craft Terminal, LCT）通过ETH口统一管理；并支持SNMP（Simple Network Management Protocol），可实现第三方系统对网络的监控。同时网管提供时间同步功能，可保持网络中各网元的时间与网管时间一致。

高度集成

OptiX OSN 1500B为双层结构，上层为出线板和电源板槽位区，共有6个槽位，下层为处理板和辅助类单板槽位区，槽位未拆分时共有11个槽位。子架尺寸为221mm(高)×444mm(宽)×262mm(深)，单子架具备9个业务板位，4个接口板位。

灵活的安装方式

OptiX OSN 1500B为盒式设备，高度5U，可支持安装19”机柜，ETSI 300深机柜，壁挂三种安装方式可选。

设备结构

OptiX OSN 1500B设备采用双层结构，分为处理板槽位区、接口板槽位区、辅助接口区、电源区和风扇区。

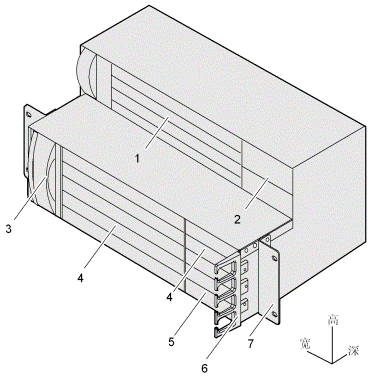

OptiX OSN 1500B设备结构图

各部分功能如下：

接口板槽位区：安插OptiX OSN 1500B的支路接口板和以太网接口板。

电源板区：安插两个PIU单板，用于给设备供电。

风扇区：安插一个风扇模块，为设备提供散热。

处理板槽位区：安插OptiX OSN 1500B的线路、支路和以太网信号处理板。

辅助接口板区：引出告警接口、公务电话接口、管理和维护接口、时钟接口等。

走线架：用于布放子架尾纤和线缆。

常用配置

OSN1500设备常用配置：SSRK000AFB01子架、EOW公务处理板、SSR2AUX系统辅助接口板及SSR1PIUB电源接入板是OSN1500设备必须配置的四种功能板。业务可选配置常用主控交叉光接口合一板有CXL1、CXL4、CXL16、CXLLN、CXLQ41等；根据业务需求可选配单板有SDH光接口板SLQ1、SLO1、SL4、SLD4、SLQ4、SL16等；PDH支路板有PD1、PQ1等；以太网板EGS4、EGS2、EGT2、EFS0、EFS4、EFT4、EFT8等及其他辅助类单板。

物理特性

OptiX OSN 1500B

电源接入 -48V DC、通过外置UPM实现交流220V接入；
安装方式 壁挂式安装和ETSI 300mm深机柜、ETSI 600mm深机柜、19英寸机柜中安装；
尺寸 221mm(高)×444mm(宽)×262mm(深)；
典型重量 16kg；
典型功耗 160W。
