产品概述

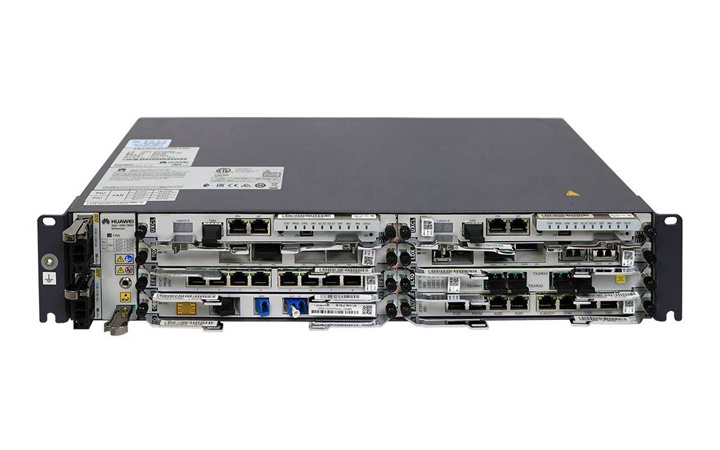

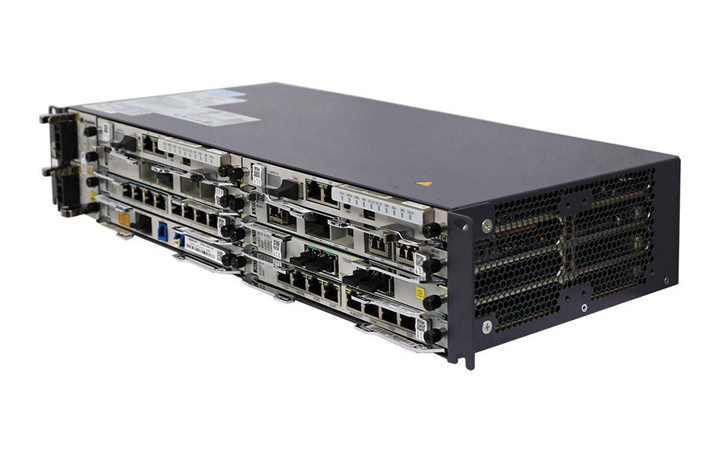

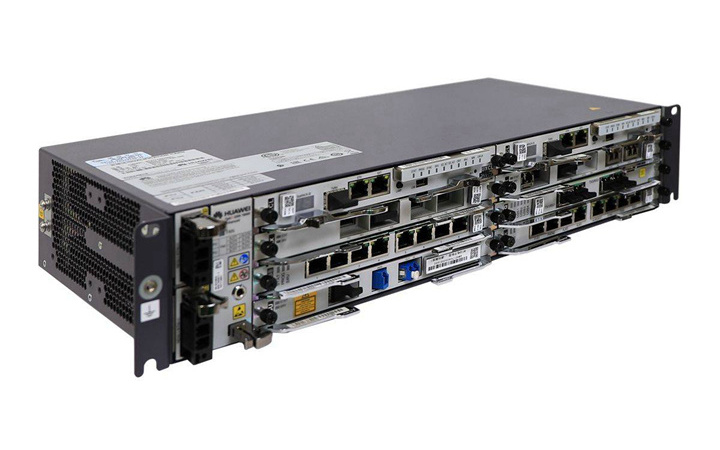

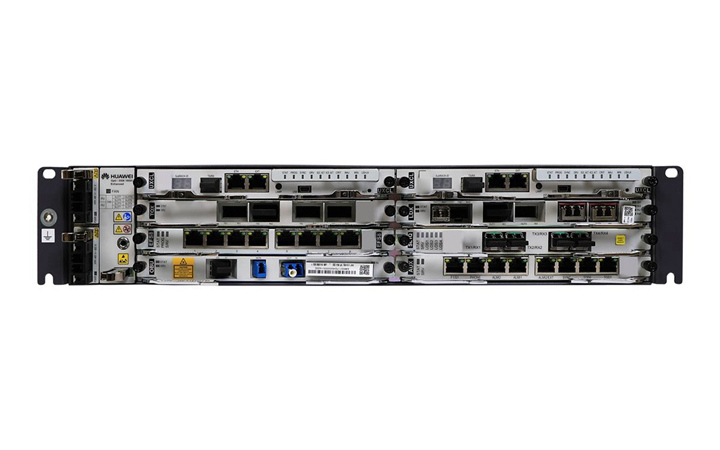

OptiX OSN1800II（简称OSN1800II）采用2U盒式设计，集成度高，槽位分布采用横插板结构，所有单板均在机盒正面插拔，华为OSN1800II提供8个单板槽位。具有较大的业务接入容量，能够实现电层信号业务汇聚节点的调度，增强网络灵活性。
产品特性
MS-OTN产品形态，支持任意业务接入，统一传送
单子架支持最大200G OTN交叉容量、160G 分组交叉容量、50G SDH高阶交叉容量和20G SDH低阶交叉容量，支持ODUk（k=0、1、2、2e、C2、flex）全颗粒业务交叉和复用。支持统一线路单板，支持OTN/SDH/PKT不同业务平面调度后的业务无缝共享线路传输带宽。从低速率业务（如FE）到大带宽业务可全部封装到OTN帧格式中进行统一传送。
绿色易维，功耗低，易布放
2U高集成度设备典型功耗低，绿色节能，降低客户OPEX。
支持19英寸机柜和ETSI机柜，支持DC供电，易布放，环境适用性强。
符合ITU-T G.709建议的OTN带内管理。
优异的架构设计，可靠性高，数据无忧传送
提供多种网络级保护，全面保护业务。
提供设备级保护：电源保护、风扇冗余、主控交叉时钟板1+1保护。
产品规格
指标 | 描述 | |
外形尺寸（mm） | 442（宽）x 220（深）x 88（高）（不含挂耳） | |
重量（空机盒） | 3.6kg | |
安装方式 | 19英寸机柜 ETSI 300mm深机柜，例如A63B、N63B F01S300机柜 | |
可插放业务板的槽位数 | 直流：6 交流：4 | |
光层交叉能力 | 1～9维ROADM | |
设备容量 | OTN | 160Gbit/s的OTN容量（OTN+PKT+SDH） 200Gbit/s的OTN容量（OTN+SDH） |
分组 | 分组交换容量：160Gbit/s (128 Bytes) 包处理能力：150Mpps (64 Bytes) | |
TDM | 50Gbit/s高阶容量，20Gbit/s低阶容量 | |
最大波数 | DWDM | 80波DWDM系统 |
CWDM | 8波CWDM系统 | |
网络拓扑 | 点到点、链形、星型、环形、环带链、环相交、环相切 | |
网络级保护（OTN） | 客户侧1+1保护、板内1+1保护、光线路保护、支路SNCP、LPT | |
网络级保护（分组） | Tunnel APS、PW APS/FPS、LPT、LAG、ERPS | |
网络级保护（TDM） | SDH保护：SNCP、线性复用段保护、环形复用段保护 EoS保护：LAG、DLAG、LCAS、LPT、STP/RSTP | |
设备级保护 | 交叉、主控、时钟单元备份 电源备份 风扇冗余 | |
光功率管理 | ALS、AGC、OPA、IPA | |
供电 | 直流电源输入 标准工作电压：-48V至-60V DC 工作电压范围：-40V至72V DC 交流电源输入 标准工作电压：100V AC至240V AC | |
设备运行环境 | 子架温度 | 长期：-5℃～50℃ 短期a：-10℃～55℃ |
子架相对湿度 | 长期：5%～85% 短期：5%～95% | |
ETSI标准 | ETSI Class 3.1 说明： ETSI标准是针对机房的温度和湿度标准。 | |
